Дисководы и контроллеры


Первые персональные компьютеры фирмы IBM - IBM PC не имели жесткого диска ("винчестера", или, по отечественной терминологии, накопителя на жестком магнитном диске - НМД). Они были оборудованы двумя флоппи-дисками (накопителями на гибком магнитном диске - НГМД), которые и представляли собой дисковую подсистему. Отечественная персональная профессиональная ЭВМ (ППЭВМ) ЕС-1840 и некоторые модели ЕС-1841 также не имеют НМД. В таких компьютерах установлены, как правило, два дисковода для флоппи-дисков (дискет). Эти дисководы подключены к контроллеру - специальному устройству, находящемуся в корпусе персонального компьютера и выполняющему функции управления дисководами. Контроллер обычно выполнен в виде платы и вставлен в разъем общей шины, который находится на материнской плате (Motherboard) компьютера:

В оригинальном компьютере IBMPC и в отечественных ЕС­1840/1841 используются флоппи-диски диаметром 5 дюймов.

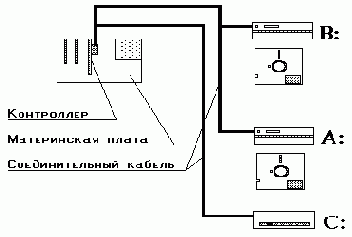

Компьютер IBM XT и его ближайший отечественный аналог ЕС­1841 может иметь один или два НГМД для дискет диаметром 5 дюймов и, как правило, один НМД емкостью 20 мегабайтов. Все дисководы подключаются к одному общему контроллеру, как это показано на рисунке:

Машины IBM AT и машины более высокого класса могут содержать несколько дисковых контроллеров, два флоппи-диска с различным диаметром (3 и 5 дюймов) и несколько жестких дисков. Впрочем, иногда обходятся одним флоппи-диском диаметром 5 или 3 дюйма. Если вы решили установить несколько дисковых контроллеров, необходимо позаботиться о том, чтобы эти контроллеры имели различные адреса на шине ввода/вывода компьютера. Это достигается правильной установкой соответствующих перемычек или переключателей, находящихся на плате контроллера, о чем подробно рассказано в документации на контроллер.

На рисунке показано, как могут быть подключены к машине AT несколько различных дисководов:

Покупая новый дисковод или контроллер, необходимо помнить о совместимости. Существует много типов контроллеров и дисководов, отличающихся используемым интерфейсом, способами записи информации и другими характеристиками. Эта книга не содержит конкретных рекомендаций по подбору дисководов и контроллеров, однако мы приведем несколько простых советов, которые помогут вам избежать некоторых неприятностей.
